海克易邦研發生產的精密連接器視覺檢測儀(尺寸缺陷)便捷易用，設備通過光電眼感應沖壓件位置，自動（測量）檢測連接器相應指標，判斷連接器是否合格，并通過GPIO輸出OK或者NG信號，為后續NG產品處理提供信號；每次檢測數據存于數據庫，用戶可實時查看分析檢測數據。

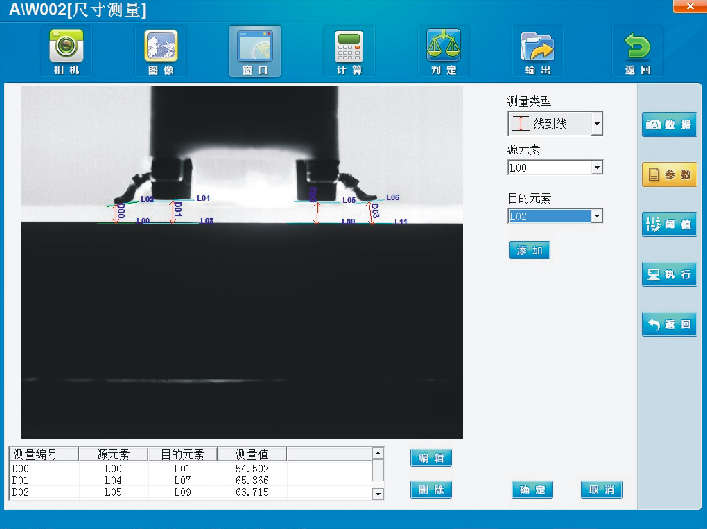

如圖所示，視覺系統自動對檢測位置進行提取并測量最高點與基準面的距離，在閾值范圍內判定位合格品，超出閾值范圍則判定為不良品并輸出不合格信號。
設備優勢與特點
1.設備自動檢測，代替人工測量；
2.檢測：端子寬度、高度、間距、缺失、歪斜；
3.適用于不同大小不同類型連接器檢測；
4.系統可檢測圓形連接器、端子間距；
5.NG產品設備給出提示信號；
6.檢測數據實時保存，可供歷史查詢分析；
7.檢測速度快，≥7次/秒；
8.自行設置公差范圍，系統根據公差判定工件是否合格。
設備應用實例

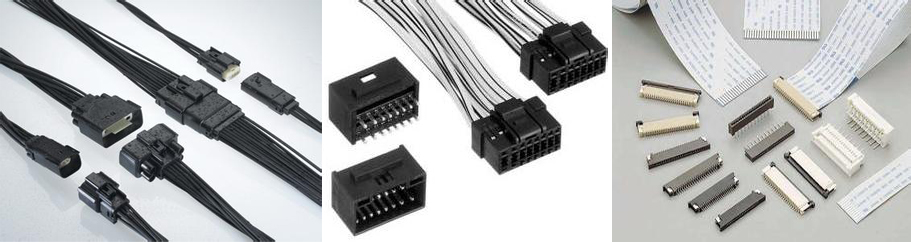

連接器視覺檢測儀(尺寸缺陷)專門用于檢測各種連接器、端子、針腳、小型變壓器等電子元器件的外觀、尺寸、形狀等。廣泛應用于汽車、電子、電器等行業領域。
|
